| Цвет | Диапазон сечений, (мм2) | AWG | Толщина стенки гильзы (мм) |
Допустимая величина тока (А) |
Штук в упаковке | |

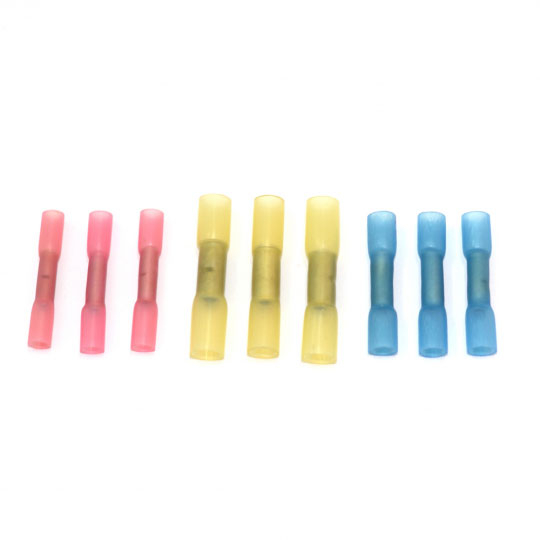

| Raychman® ГСТ1 | краный | 0,5-1,0 | 22-18 | 0,4 | 14 |
100 |
| Raychman® ГСТ2 | синий | 1,5-2,5 | 16-14 | 0,4 | 25 | 100 |
| Raychman® ГСТ3 | жёлтый | 4,0-6,0 | 12-10 | 0,5 | 42 | 100 |
| Характеристики | Метод тестирования | Значение | |
|---|---|---|---|
| Электрические | Электрическая прочность | ASTM D2671 | >20 кВ/мм |
| Рабочее напряжение | RT-1404 | 600 В | |
| Потери напряжения в соединительном узле | RT-1404 | Менее 2,0 мВ | |
| Объемное электрическое сопротивление | ASTM D2671 | >1014 Ом/см | |
| Физические | Прочность на растяжение | ASTM D2671 | Не менее 30 МПа |
| Удлинение до разрыва | ASTM D2671 | Более 400 % | |
| Прочность на растяжение после старения | ASTM D2671 | Не менее 30 МПа | |
| Удлинение до разрыва после старения | ASTM D2671 | Более 300 % | |
| Плотность | ASTM D792 | 1,01 г/см3 | |
| Тепловой удар | +200 °С в течение 4-х часов | Внешняя оболочка не повредилась и не потекла | |
| Гибкость при низких температурах | -55 °С в течение 4-х часов | Не трескается | |
| Химические | Коррозия | ASTM D2671 | Тест пройден |
| Водопоглощение | ASTM D570 | 0,5 | |
| Температура усадки | - | От +150 °С до +200 °С | |
| Рабочая температура | - | От -55 °С до +125 °С | |
| Аналогичные продукты | - | Raychem D-106-0001, D-106-0002, D-106-0003 | |
| Производитель | Raychem / Tyco | КВТ |
|---|---|---|
| Наименование | D-106-0001, D-106-0002, D-106-0003 | ГСИ-Т |
Для монтажа Вам потребуется специальный обжимной инструмент, нагреватель (электрический или газовый для усадки внешней оболочки), инструмент для зачистки проводов.
