Термоусадочная трубка KY 175 Raychman®

Термоусадочная трубка KY 175 Raychman®
Коэффициент усадки 2:1
Рабочая температура от -55 °С до +175 °С
Температура усадки +155—200 °С
Химическая стойкость высокая
Электрическая прочность не менее 30 кВ/мм
Объемное сопротивление 1013 Ом·см
Горючесть подавляет горение

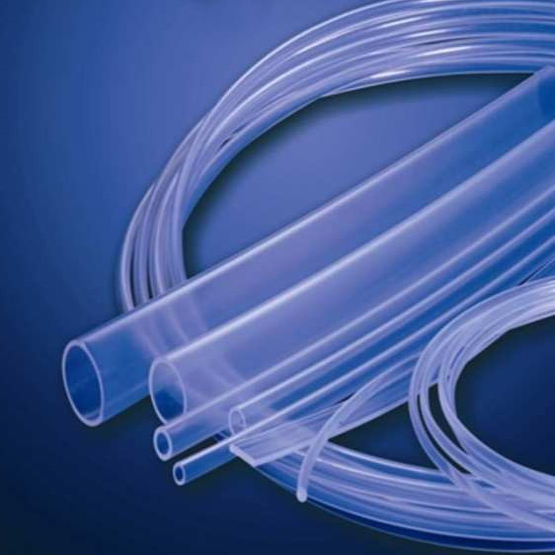

Тонкостенная трубка Raychman® KY 175 изготавливается из поливинилиденфторида (PVDF, фторопласт-2, Kynar®) и способна выдерживать температуру эксплуатации на изделии до +175 °С. Высокая стойкость к большинству неорганических и органических кислот, углеводородов (в том числе горюче-смазочные материалы, бензин, керосин), спиртов, растворителей (в том числе при повышенных температурах) отличает трубки из PVDF от других видов термоусаживаемых трубок. К недостаткам можно отнести низкую стойкость к сильным щелочам, уксусным ангидридам и некоторым другим веществам.

Поливинилиденфторид обладает высокой механической прочностью, стойкостью к истиранию, отличной термостабильностью, исключительной стойкостью к ультрафиолетовому и гамма-излучению, коррозии.

Трубка Raychman® KY 175 применяется в специфических областях электротехники, электроники, авиастроения, автомобилестроения, при производстве оборудования военного назначения.

Основной цвет матово-прозрачный — можно визуально наблюдать за состоянием защищаемых деталей. По предварительному заказу мы можем изготовить для Вас черные непрозрачные трубки.

Обратите внимание: из-за жёсткости материала трубки достаточно плохо сгибаются. В месте сгиба или сминания на поверхности могут образовываться характерные матовые следы (замятия). Это нормально для трубок данного типа! Однако многочисленные механические воздействия (многократные изгибания трубки в одном и том же месте) могут привести к её повреждению. Поэтому рекомендуется деликатное отношение к этому специфическому материалу.

Не подлежит обязательной сертификации.

СвойстваМетод испытанияСтандартные значения
ФизическиеРабочая температура - от -55 °С до +175 °С
Температура усадки - от +155 °С до +200 °С
Прочность на растяжение, МПа ASTM D2671 Не менее 34,5
Удлинение до разрыва, % ASTM D2671 Не менее 150
Плотность, г/см3 ASTM D972 1,78
Прочность на растяжение после термического воздействия, МПа ASTM D2671 (+150 °C x 168 часов) Не менее 12,0
Удлинение до разрыва после термического воздействия, % ASTM D2671 (+250 °С x 168 часов) Не менее 50
Тепловой шок ASTM D2671 (+300 °С x 4 часа) Нет растрескивания
Испытание холодом ASTM D2671 (-55 °С x 4 часа) Не растрескивается
ЭлектрическиеЭлектрическая прочность, кВ/мм ASTM D2671 Не менее 30
Объемное электрическое сопротивление ASTM D257 Не менее 1013 Ом·см
Горючесть VW-1, Тест пройден. Подавляет горения
ТипВнутренний диаметрТолщина стенок после усадки, ммУпаковка рулон, м
до усадки, ммпосле усадки, мм
KY 175 1,2/0,6 1,2 0,6 0,24 200
KY 175 1,6/0,8 1,6 0,8 0,24 200
KY 175 2,4/1,2 2,4 1,2 0,24 200
KY 175 3,2/1,6 3,2 1,6 0,24 200
KY 175 4,8/2,4 4,8 2,4 0,24 100
KY 175 6,4/3,2 6,4 3,2 0,30 100
KY 175 9,5/4,8 9,5 4,8 0,30 100
KY 175 12,7/6,4 12,7 6,4 0,30 100
KY 175 19,1/9,5 19,1 9,5 0,40 50
KY 175 25,4/12,7 25,4 12,7 0,50 50
KY 175 31,8/15,9 31,8 15,9 0,50 50
KY 175 38,1/19,0 38,1 19,0 0,50 50

Стандартный цвет: прозрачный, поставляется в бухтах. Черный цвет и нарезка по 1 м — под заказ.

ПроизводительRaychem / Tyco

DSG-Canusa

3MRadpolКВТWoerACS
Наименование RW-175 KYF 190 MFP RKY ТТ-175 VDF175 AKY-175
