Муфта соединительная термоусаживаемая до 10 кВ в бумажной маслопропитанной изоляции

Муфта соединительная термоусаживаемая до 10 кВ в бумажной маслопропитанной изоляции

Производим и продаем соединительные термоусаживаемые муфты для соединения многожильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ.

Муфты устанавливаются в тоннелях, каналах, на открытом воздухе на эстакадах и кабельных полках, при температуре окружающей среды от -50 °С до +50 °С, а также при относительной влажности до 98% и температуре до +35 °С.

Типы кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.

Разработано Виталием Ильичом Берманом.

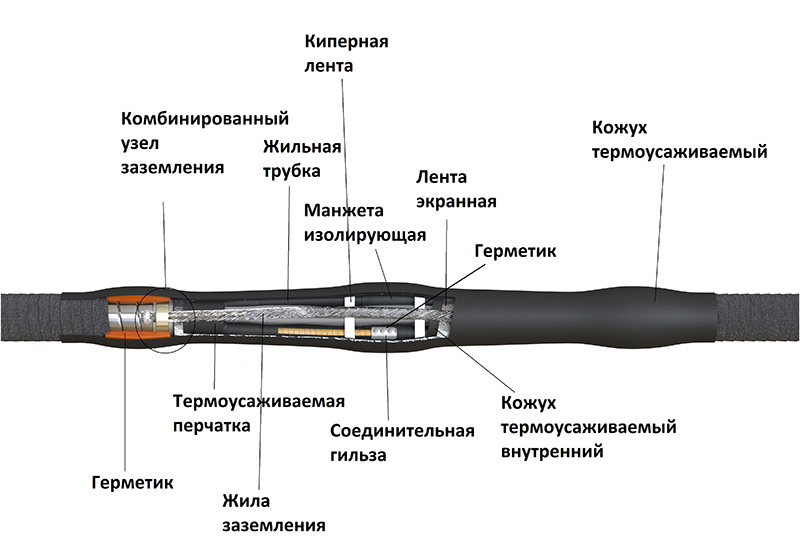

Муфта соединительная термоусаживаемая на кабель напряжением до 10 кВ в бумажной маслопропитанной изоляции

Муфта комплектуется комплектом деталей для монтажа как паяного, так и не паяного узла заземления.



Без соединителей

С соединителями

Жилы

Сечение, мм2

3СТПб-10 (Б) МТ

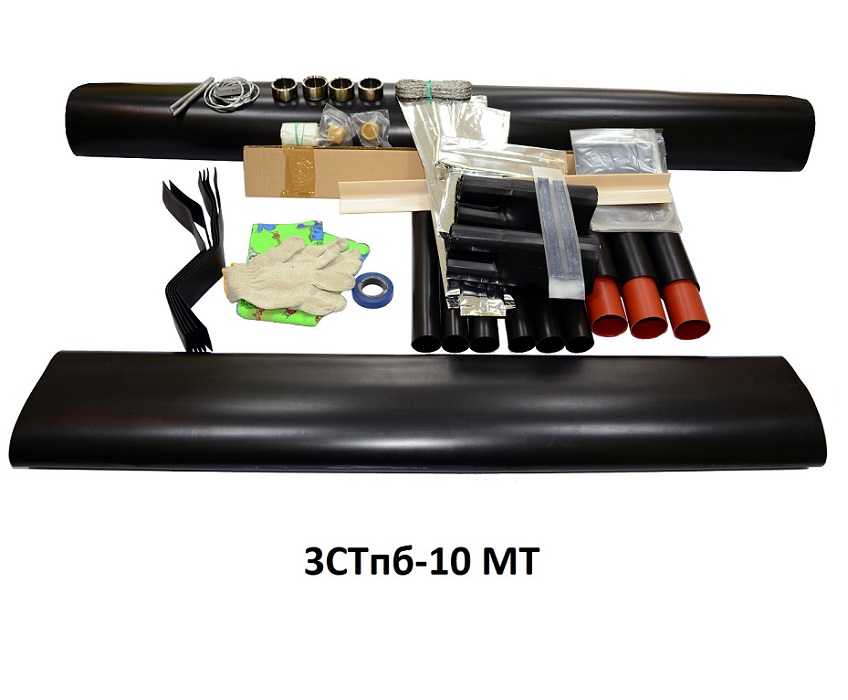

3СТпб-10-35/50 МТ

 3СТПб-10 (Б) МТ

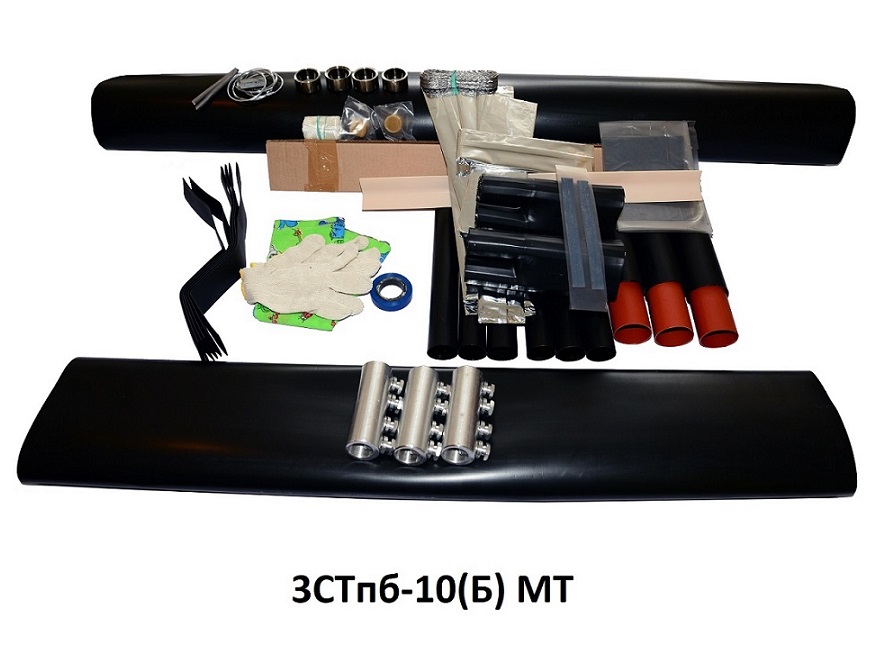

3СТпб-10-35/50(Б) МТ

3

35/50

3СТпб-10-70/120 МТ

3СТпб-10-70/120(Б) МТ

3

70/120

3СТпб-10-150/240 МТ

3СТпб-10-150/240(Б) МТ

3

150/240
Сечение жил кабеля от 35 до 240 мм2
Число жил 3
Напряжение до 10 кВ
Тип изоляции маслопропитанная бумага
Установка универсальная
Климатическое исполнение УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации от -50 до +50 °C
