Муфта концевая термоусаживаемая до 10 кВ с изоляцией из сшитого полиэтилена

Муфта концевая термоусаживаемая до 10 кВ с изоляцией из сшитого полиэтилена

Производим и продаем концевые термоусаживаемые муфты внутренней и наружной установки для оконцевания трех- и одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ.

Муфты наружной установки ПКНТп-10 МТ устанавливаются на открытом воздухе, в том числе в качестве мачтовых. Муфты внутренней установки ПКНТп-10 МТ устанавливаются внутри помещений.

Диапазон допустимых температур окружающей среды от -50 °С до +50 °С, а также при относительной влажности до 98% и температуре до +35 °С.

Типы кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г.

Разработано Виталием Ильичом Берманом.

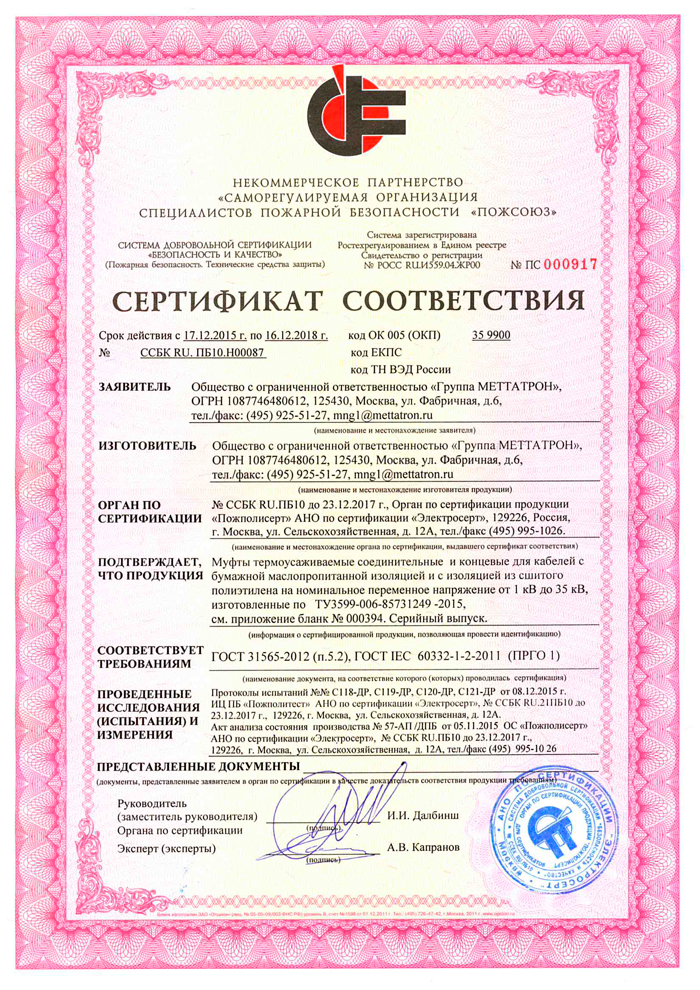

Муфты соответствуют требованиям ГОСТ 13781.0-86. Для выравнивания напряженности электрического поля в корешке разделки кабеля на 6—10 кВ применяются: высоковольтная перчатка черного цвета и лента-регулятор.

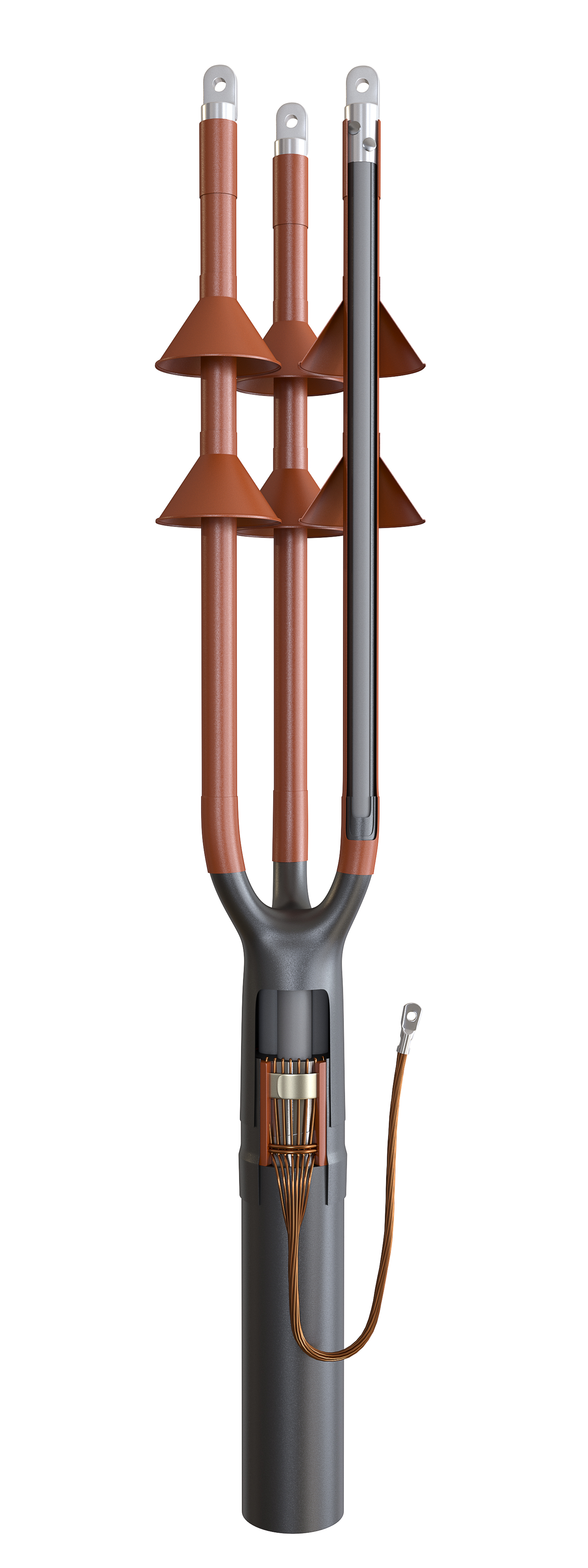

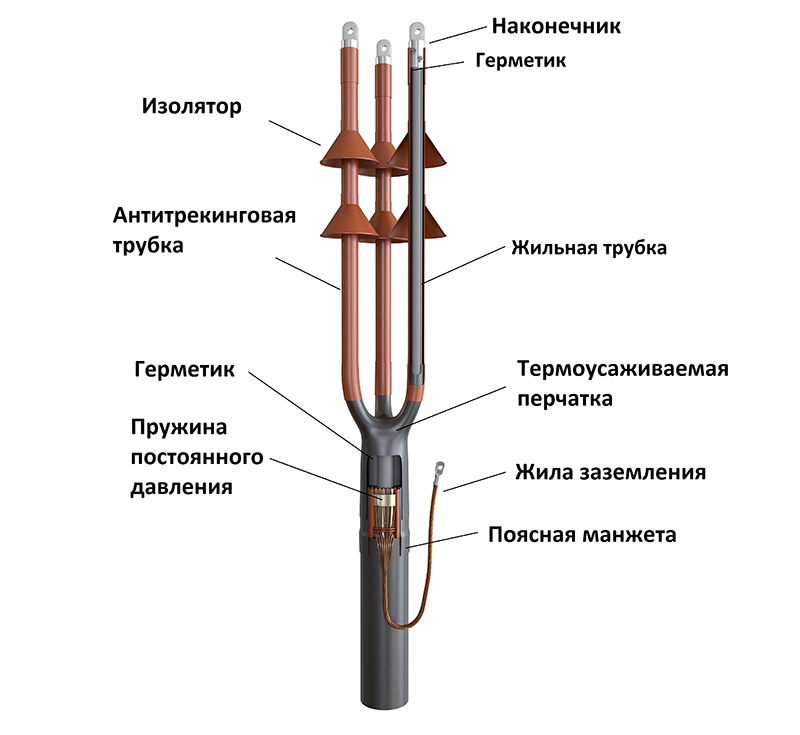

Муфта концевая термоусаживаемая на кабель напряжением до 10 кВ с изоляцией из сшитого полиэтилена

Муфта для кабеля с броней комплектуется непаяным узлом заземления.


Кабель с ленточным экраном

Без оконцевателей

С оконцевателями

Кол-во  жилСечение, мм2 Использование Комплектация

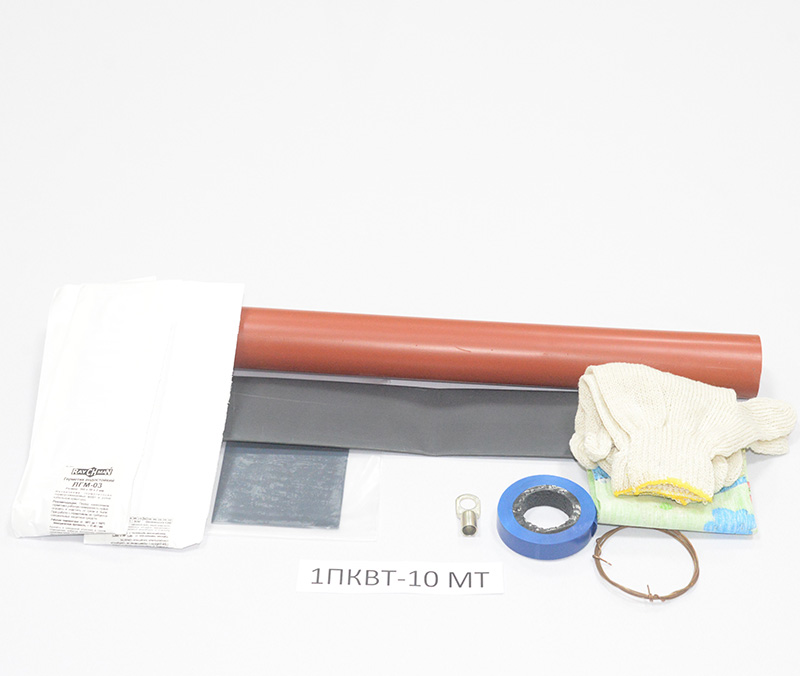

1ПКВТ 10 МТ

1ПКВТ-10-35/50 МТ

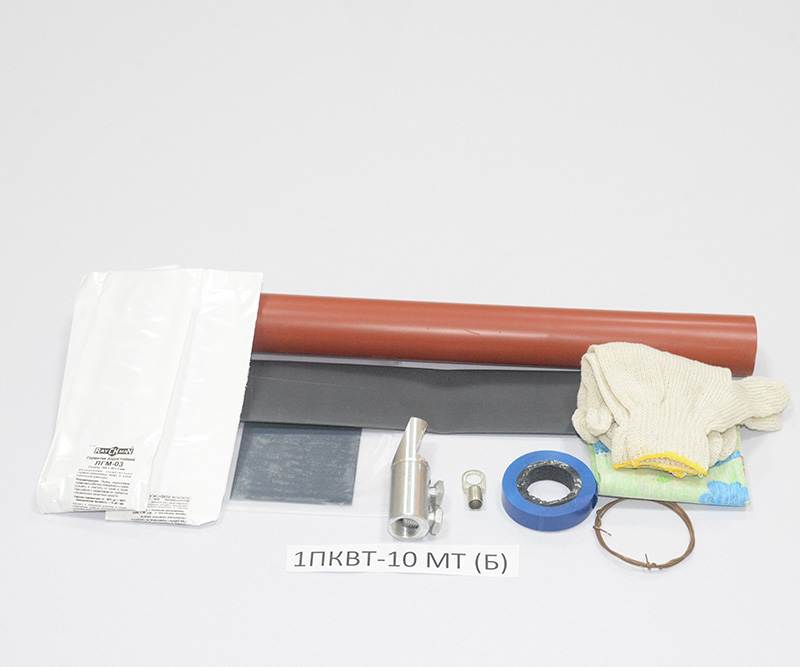

 1ПКВТ 10 МТ Б

1ПКВТ-10-35/50(Б) МТ

1

35/50

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-70/120 МТ

1ПКВТ-10-70/120(Б) МТ

1

70/120

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-150/240 МТ

1ПКВТ-10-150/240(Б) МТ

1

150/240

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-300/400 МТ

1ПКВТ-10-300/400(Б) МТ

1

300/400

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-500 МТ

1ПКВТ-10-500(Б) МТ

1

500

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-630 МТ

1ПКВТ-10-630(Б) МТ

1

630

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-800 МТ

1ПКВТ-10-800(Б) МТ

1

800

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-1000 МТ

1ПКВТ-10-1000(Б) МТ

1

1000

внутреннее

1 комплект на 3 фазы

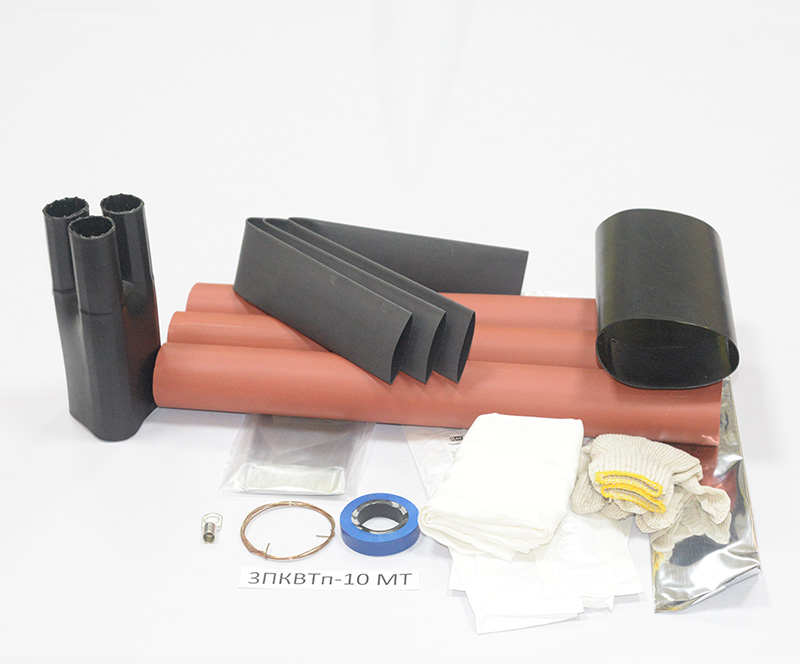

3ПКВТп 10 МТ

3ПКВТп-10-35/50 МТ

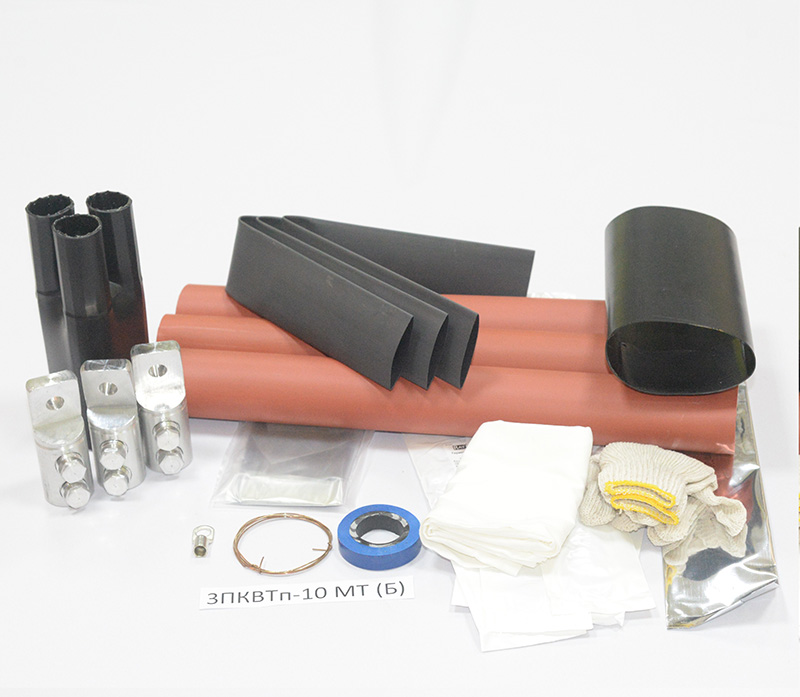

 3ПКВТп 10 МТ Б

3ПКВТп-10-35/50(Б) МТ

3

35/50

внутреннее



3ПКВТп-10-70/120 МТ

3ПКВТп-10-70/120(Б) МТ

3

70/120

внутреннее



3ПКВТп-10-150/240 МТ

3ПКВТп-10-150/240(Б) МТ

3

150/240

внутреннее



3ПКВТп-10-300/400 МТ

3ПКВТп-10-300/400(Б) МТ

3

300/400

внутреннее

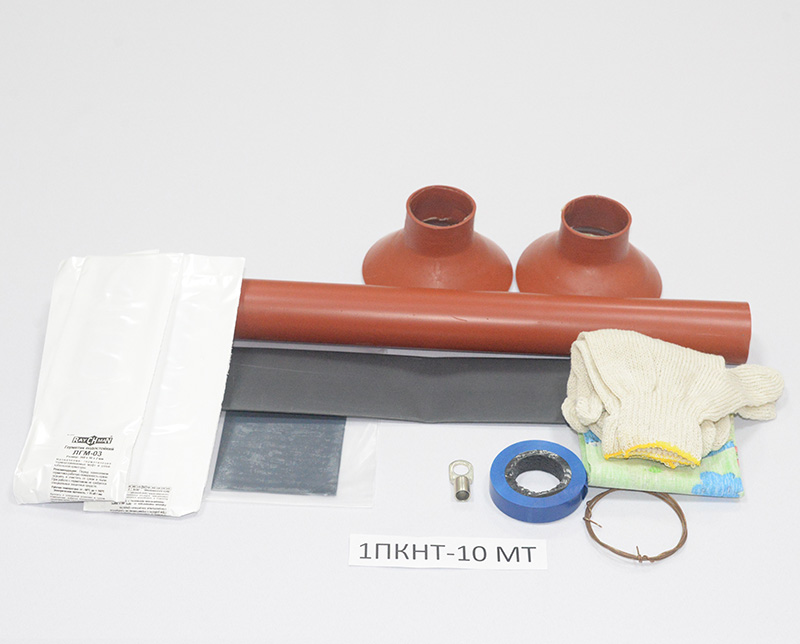

1ПКНТ 10 МТ

1ПКНТ-10-35/50 МТ

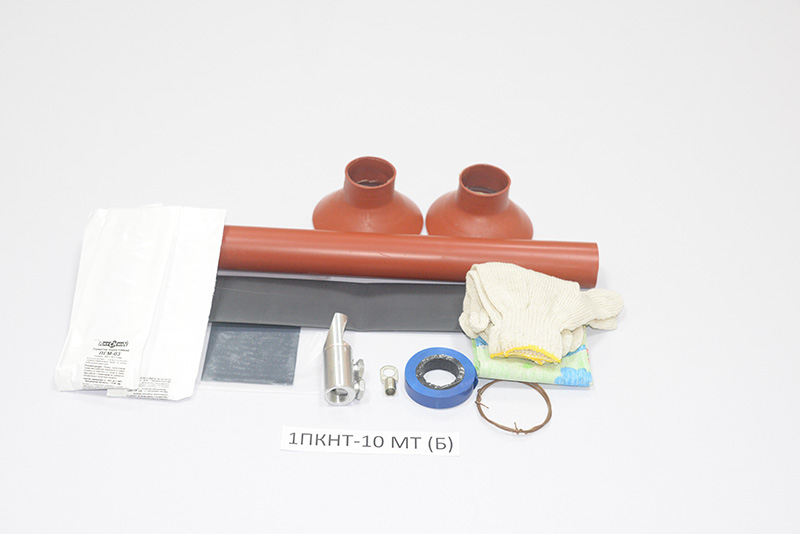

 1ПКНТ 10 МТ Б

1ПКНТ-10-35/50(Б) МТ

1

35/50

наружное

1 комплект на 3 фазы

1ПКНТ-10-70/120 МТ

1ПКНТ-10-70/120(Б) МТ

1

70/120

наружное

1 комплект на 3 фазы

1ПКНТ-10-150/240 МТ

1ПКНТ-10-150/240(Б) МТ

1

150/240

наружное

1 комплект на 3 фазы

1ПКНТ-10-300/400 МТ

1ПКНТ-10-300/400(Б) МТ

1

300/400

наружное

1 комплект на 3 фазы

1ПКНТ-10-500 МТ

1ПКНТ-10-500(Б) МТ

1

500

наружное

1 комплект на 3 фазы

1ПКНТ-10-630 МТ

1ПКНТ-10-630(Б) МТ

1

630

наружное

1 комплект на 3 фазы

1ПКНТ-10-800 МТ

1ПКНТ-10-800(Б) МТ

1

800

наружное

1 комплект на 3 фазы

1ПКНТ-10-1000 МТ

1ПКНТ-10-1000(Б) МТ

1

1000

наружное

1 комплект на 3 фазы

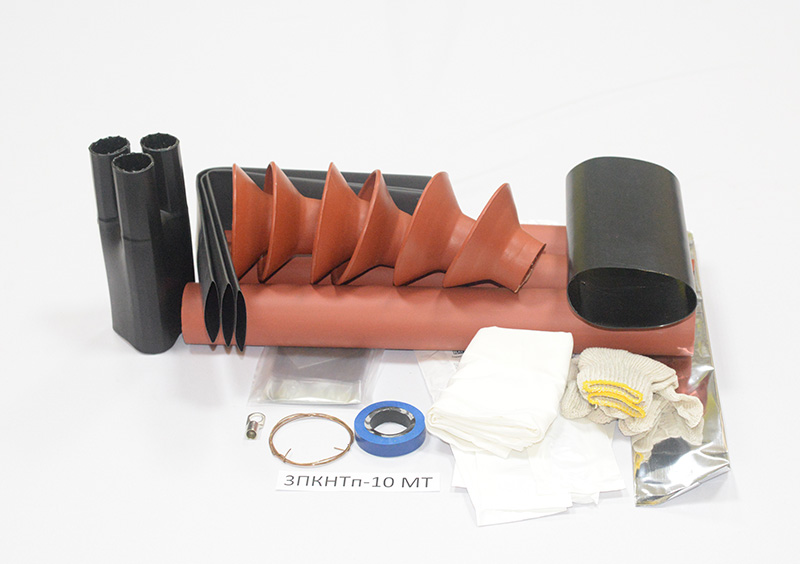

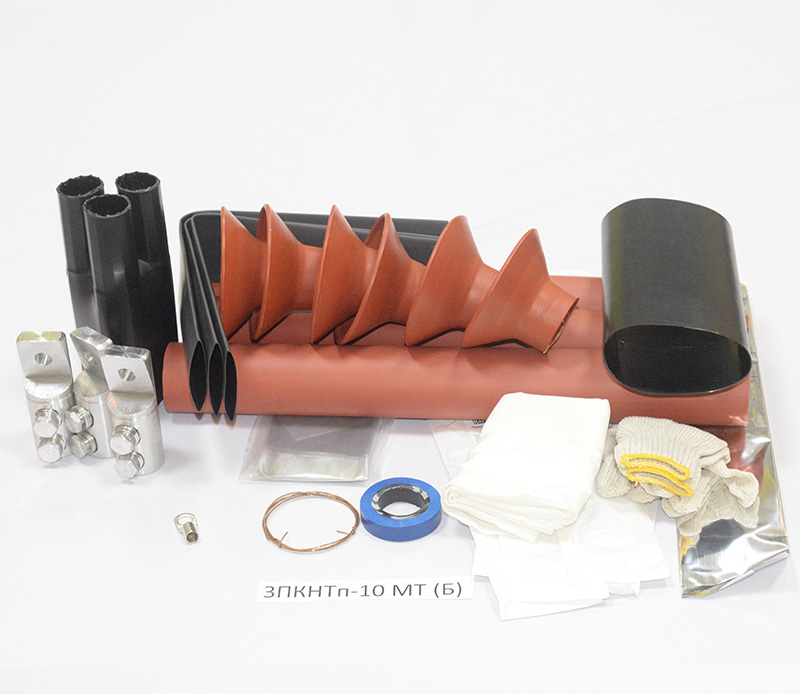

3ПКНТп 10 МТ



3ПКНТп-10-35/50 МТ



 3ПКНТп 10 МТ Б

3ПКНТп-10-35/50(Б) МТ

3

35/50

наружное



3ПКНТп-10-70/120 МТ

3ПКНТп-10-70/120(Б) МТ

3

70/120

наружное



3ПКНТп-10-150/240 МТ

3ПКНТп-10-150/240(Б) МТ

3

150/240

наружное



3ПКНТп-10-300/400 МТ

3ПКНТп-10-300/400(Б) МТ

3

300/400

наружное


Сечение жил кабеля от 35 до 1000 мм2
Число жил 1, 3
Напряжение до 10 кВ
Тип изоляции сшитый полиэтилен
Установка внутренняя / наружная
Климатическое исполнение УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации от -50 до +50 °C

Аналоги

CellpackEnstoNexansRadpolRaychemSicame
CAE-I 12 25-95 HIT1.1202 25-95 3x 17TTMI1.50i 12 25 50 THP-N-6-CXd3/650 25-50 POLT-12C/1XI-L12 EUETH TpP 12 25-50 CM
CAE-I 12 95-240 HIT1.1203 95-240 3 x 17TTMI1.120i 12 70 120 THP-N-6-CXd3/650 70-120 POLT-12D/1XI-L12A EUETH TpP 12 70-120 CM
CAE-I 12 150-400 HIT1.1204 150-300 3 x 17TTMI1.300i 12 150 300 THP-N-6-CXd3/650 150-240 POLT-12D/1XI-L12B EUETH TpP 12 150-240 CM
CAE-I 12 240-500 HIT1.1205 400-630 3 x 17TTMI1.630i 12 400 630 THP-I-10-CXd1 35-95 POLT-12E/1XI-L16 E3UITH 12 25-95 CM K2
CAE-I 12 300-800 HIT1.1202L 25-95 3 x 17TTMI1.50R 12 2550 THP-I-10-CXd1 95-240 POLT-12F/1XI-L20A E3UITH 12 70-150 CM K2
CHE-I 12 10-25 HIT1.1203L 95-240 3 x 17TTMI1.150R 12 70120 THP-I-10-CXd1 50-95 (S) POLT-12C/1XI E3UITH 12 120-240 CM K2
CHE-I 12 25-95 HIT1.1204L 150-300 3 x 17TTMI1.240R 12 150240 THP-I-10-CXd1 120-240 (S) POLT-12D/1XI E3UITH 12 185-400 CM K2
CHE-I 12 95-240 HIT1.1205L 400-630 3 x 17TTMI1.300R 12 240300 THP-I-10-CXd1 240-400 (S) POLT-12E/1XI E3UITH 12 400-630 CM K2
CHE-I 12 150-400 HOT1.1202 25-95 3 x 17TTMI1.400R 12 300400 THP-N-10-CXd1 35-95 POLT-12F/1XI E3UETH 12 25-95 CM K2
CHE-I 12 240-500 HOT1.1203 95-240 3 x 17TTMI1.630R 12 500630 THP-N-10-CXd1 95-240 POLT-12C/1XO-L12 E3UETH 12 70-150 CM K2
CHE-I 12 400-800 HOT1.1204 150-300 3 x 17TTME1.50i 12 25 50 THP-N-10-CXd1 50-95 (S) POLT-12D/1XO-L12A E3UETH 12 120-240 CM K2
CHEP-3F 17 16 - 50 HOT1.1205 400-630 3 x 17TTME1.120i 12 70 120 THP-N-10-CXd1 120-240 (S) POLT-12D/1XO-L12B E3UETH 12 185-400 CM K2
CHEP-3F 17 25 - 240 HOT1.1206 800-1000 3 x 17TTME1.300i 12 150 300 THP-N-10-CXd1 240-400 (S) POLT-12E/1XO-L16 E3UETH 12 400-630 CM K2
CHEP-3F 17 95 - 300 HOT1.1202L 25-95 3 x 17TTME1.630i 12 400 630 THP-N-10-CF3/800 35-50 800 POLT-12F/1XO-L20A
  HOT1.1203L 95-240 3 x 17TTME1.50R 12 2550 THP-N-10-CF3/800 70-120 800 POLT-12C/1XO
  HOT1.1204L 150-300 3 x 17TTME1.150R 12 70120 THP-N-10-CF3/800 150-240 800 POLT-12D/1XO
  HOT1.1205L 400-630 3 x 17TTME1.240R 12 150240   POLT-12E/1XO
    3 x 17TTME1.300R 12 240300   POLT-12F/1XO
    3 x 17TTME1.400R 12 300400   GUST-12/25-50/450-L12
    3 x 17TTME1.630R 12 500630   GUST-12/25-50/450-L12
