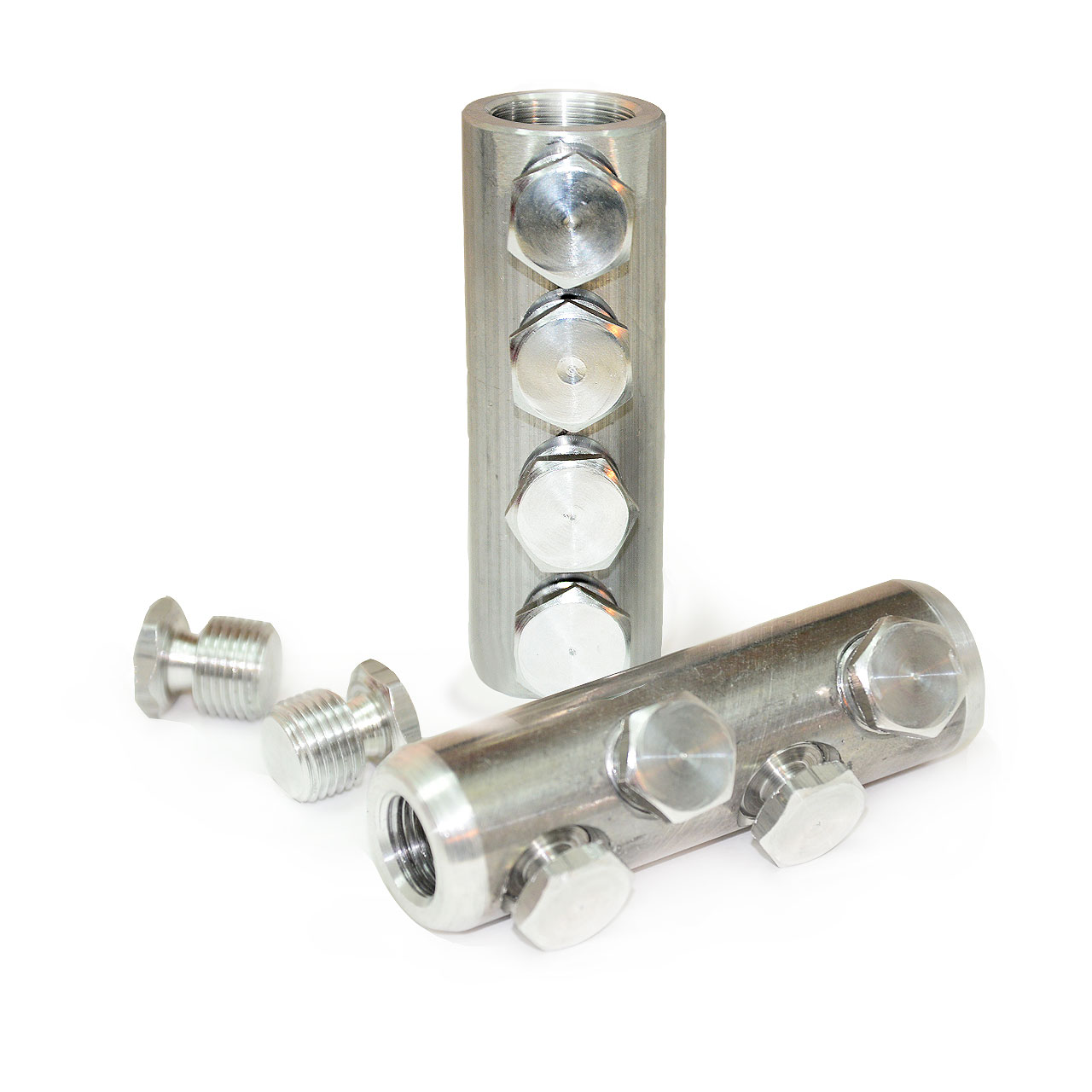

Соединители болтовые ЭСБ

Основные характеристики

4ЭСБ-V-150/240-1

«4» — Количество крепежных болтов;
«ЭСБ» — Соединитель болтовой электротехнический;
«V» – Расположение болтов на теле соединителя выполнено со смещением;
150/240 – Диапазон сечений токоведущей жилы кабеля;
1 — Перегородка в изделии запрессована.

Область применения:

Данные изделия предназначены для соединения алюминиевых и медных жил кабеля с изоляцией: бумажной маслопропитанной, пластиковой, резиновой, сшитого полиэтилена. Для кабеля с рабочим напряжением 0,6; 1; 3; 6; 10 кВ. Закрепление соединителя на жиле кабеля осуществляется болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение. Изготавливается с монолитной или впрессованной перегородкой.

Не подлежит обязательной сертификации.

* По предварительному заказу возможно изготовление с гальваническим покрытием и других типоразмеров.

Тип изделия	Расположение болтов	Наименование	Особенность
Наконечники	Прямое	1ЭНБ-10/25
		2ЭНБ-25/50
		2ЭНБ-70/120
		2ЭНБ-70/120-У	Отверстие под шпильку 16,5
		2ЭНБ-150/240
		2ЭНБ-150/240-У	Отверстие под шпильку 16,5
	V-образное	2ЭНБ-V-25/50
		2ЭНБ-V-70/120
		2ЭНБ-V-70/120-У	Отверстие под шпильку 16,5
		2ЭНБ-V-150/240
		2ЭНБ-V-150/240-У	Отверстие под шпильку 16,5

Кол-во болтов	d	L	L1	D	D1
2	12	50	24	16	8,9
4	12	66	32	20	11
4	17	89	43	28	17
4	17	110	54	38	26
4	17	110	54	38	26
4	17	110	54	37	25
4	12	70	35	19,7	9,9
4	17	93	45	22,7	14,9
4	22	114	56	37,7	20,9

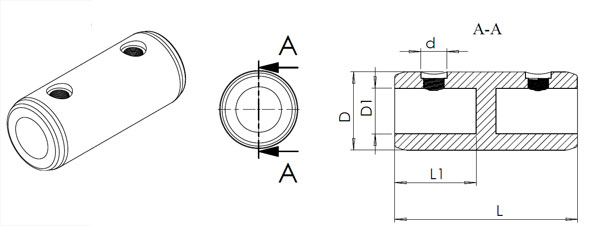

1 ЭСБ

Тип	Номинальное сечение	Кол-во болтов	d	L	L1	D	D1
2ЭСБ-10/25	10/25	2	12	50	24	16	8,9

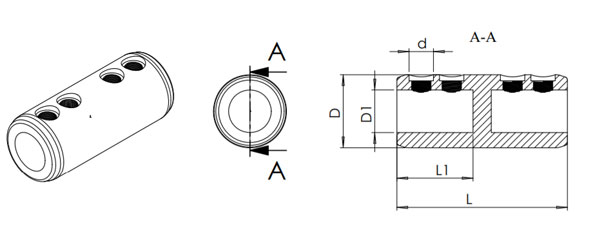

2 ЭСБ

Тип	Номинальное сечение	Кол-во болтов	d	L	L1	D	D1
4ЭСБ-25/50	25/50	4	12	66	32	20	11
4ЭСБ-70/120	70/120	4	17	89	43	28	17
4ЭСБ-70/120-1	70/120-1	4	17	110	54	38	26
4ЭСБ-150/240	150/240	4	17	110	54	38	26
4ЭСБ-150/240-1	150/240-1	4	17	110	54	37	25

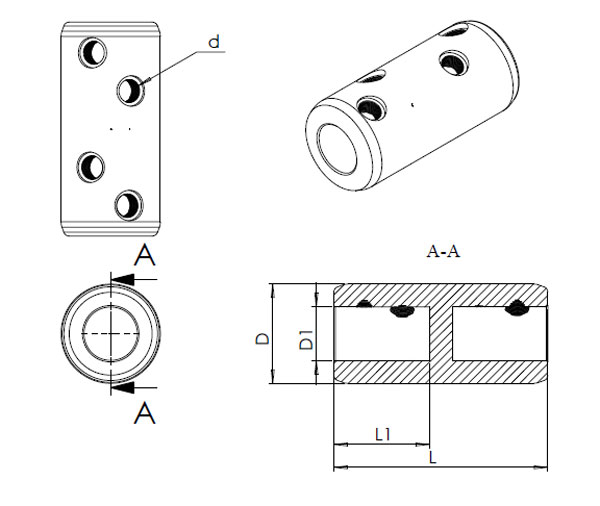

2 ЭСБ-V

Тип	Номинальное сечение	Кол-во болтов	d	L	L1	D	D1
4ЭСБ-V-25/50	25/50	4	12	70	35	19,7	9,9
4ЭСБ-V-70/120	70/120	4	17	93	45	22,7	14,9
4ЭСБ-V-150/240	150/240	4	22	114	56	37,7	20,9
